Hướng Dẫn Cisco Packet Tracer - CCNA Lab¶

Lab Là Gì?¶

Định Nghĩa¶

Lab trong IT = thực hành hands-on với công nghệ đang học.

Labbing cho CCNA = thực hành cấu hình router và switch Cisco.

Lựa Chọn Lab CCNA¶

Phương pháp	Ưu điểm	Nhược điểm
Hardware thật	Thực tế 100%	Đắt, khó vận chuyển
Packet Tracer	Miễn phí, tiện lợi	Mô phỏng

Cisco Packet Tracer¶

Packet Tracer Là Gì?¶

Cisco Packet Tracer = công cụ mô phỏng mạng miễn phí của Cisco.

Tính Năng Chính¶

Mô phỏng thiết bị mạng Cisco
Thực hành cấu hình router/switch
Không cần hardware thật
Miễn phí và dễ sử dụng

Hạn Chế¶

Không phải thiết bị thật
Phần mềm mô phỏng có giới hạn
Một số tính năng không có

Tải Và Cài Đặt Packet Tracer¶

Yêu Cầu Hệ Thống¶

Nền tảng hỗ trợ:

Windows (64-bit, 32-bit)
Ubuntu Linux
macOS

Tạo Tài Khoản Cisco¶

Bắt buộc: Cần tài khoản Cisco để tải Packet Tracer.

Cách tạo:

Truy cập trang đăng nhập Cisco
Click "Sign Up"
Điền thông tin cá nhân
Xác nhận email
Đăng nhập

Tải Packet Tracer¶

Quy trình:

Truy cập Download Cisco Packet Tracer 9.0 & GNS3 - Packet Tracer Network
Đăng nhập tài khoản Cisco
Chọn phiên bản phù hợp với hệ điều hành
Tải phiên bản mới nhất (8.2 tại thời điểm viết)
Cài đặt như phần mềm thường

Tại Sao Dùng Phiên Bản Mới?¶

Vấn đề tương thích:

Phiên bản cũ KHÔNG mở được file lab từ phiên bản mới
Phiên bản mới MỞ ĐƯỢC file lab từ phiên bản cũ

Khuyến nghị: Luôn dùng phiên bản mới nhất.

Khóa Học Cisco NetAcademy¶

Khóa Học Miễn Phí¶

Cisco cung cấp khóa học miễn phí về Packet Tracer:

"Getting Started with Cisco Packet Tracer" - 2 giờ
"Exploring Networking with Cisco Packet Tracer" - Chi tiết hơn

Khi Nào Nên Học?¶

Muốn master Packet Tracer hoàn toàn
Thời gian rảnh để học thêm
Không bắt buộc cho khóa CCNA này

Tải Lab Files Khóa Học¶

Địa Chỉ Tải¶

my-website\docs\network-ccna\ccna\00.lab\CCNA 200-301 Course Files-20221107T182858Z-001.zip

Quy Trình¶

Nhập First Name và Email
Click "Join"
Kiểm tra email xác nhận
Nhận Google Drive link chứa tất cả files

Cấu Trúc Files¶

Google Drive/
├── Day 1 flashcards
├── Day 1 lab          ← Lab files
├── Day 2 flashcards
├── Day 2 lab          ← Lab files
└── ...

Lưu Ý¶

Đợi 10 phút trước khi liên hệ support
Cùng Google Drive với Anki flashcards
Bookmark để truy cập dễ dàng

Giao Diện Packet Tracer¶

Đăng Nhập Lần Đầu¶

Sau khi cài đặt:

Mở Packet Tracer
Đăng nhập tài khoản Cisco (lần đầu)
Giao diện chính hiển thị

Mở Lab File¶

Cách 1: Double-click file .pkt Cách 2: File menu → Open → chọn file

Cấu Trúc Lab Files¶

Layout tiêu chuẩn:

Instructions: Bên trái hoặc dưới màn hình
Network topology: Giữa màn hình
Devices: Đã được đặt sẵn một số

Cài Đặt Preferences¶

Truy Cập Preferences¶

Menu: Options → Preferences

Tab Interface¶

Device Model Labels:

Bật: Hiển thị model thiết bị (VD: 2911)
Tắt: Chỉ hiển thị tên đặt

Device Name:

Khuyến nghị: Để bật để dễ nhận biết

Tab Font¶

Điều chỉnh:

Menu font sizes: Kích thước menu
CLI font size: Kích thước trong command-line
Font colors: Màu chữ

Ví dụ Matrix Style:

Router IOS Text: Green
Router IOS Background: Black

CLI (Command-Line Interface)¶

CLI Là Gì?¶

CLI = Command-Line Interface = giao diện dòng lệnh.

Vai Trò Trong Khóa Học¶

Phương pháp chính cấu hình router/switch
Giao diện text-based
Commands để điều khiển thiết bị

Truy Cập CLI¶

Click vào router/switch
Chọn tab "CLI"
Giao diện dòng lệnh hiển thị

Lab 1: Tạo Lại Network Topology¶

Mục Tiêu¶

Tạo lại network từ Day 1 lecture video về network devices.

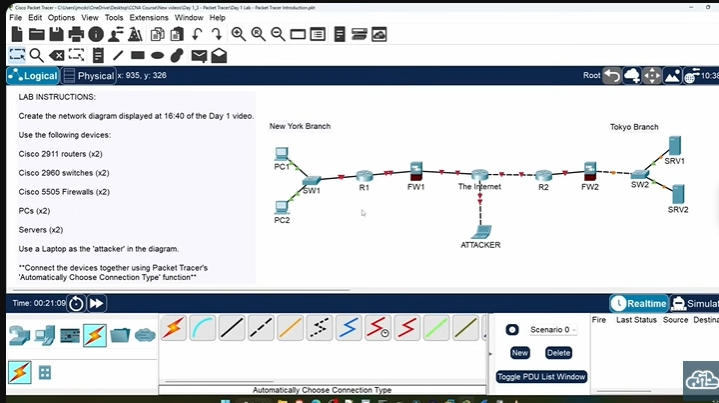

Topology Cần Tạo¶

Thiết Bị Cần Dùng¶

Thiết bị	Model	Số lượng	Vị trí
Router	2911	2	R1, R2
Switch	2960	2	SW1, SW2
Firewall	5505	2	FW1, FW2
PC	PC	2	New York
Server	Server	2	Tokyo
Laptop	Laptop	1	Attacker

Thực Hành Lab¶

Bước 1: Đặt Thiết Bị¶

Đặt Routers¶

Click network devices icon (bottom left)
Chọn "Routers"
Chọn "2911"
Đặt 2 router vào topology

Cisco ISR 2911: ISR = Integrated Services Router

Đặt Switches¶

Chọn "Switches"
Chọ "2960"
Đặt 2 switch vào topology

Cisco Catalyst 2960: Catalyst = dòng switch của Cisco

Đặt Firewalls¶

Chọn "Security" → "Firewalls"
Chọn "5505"
Đặt 2 firewall vào topology

Cisco ASA 5505: ASA = Adaptive Security Appliance

Đặt End Devices¶

Chọn "End Devices"
Đặt 2 PCs (New York)
Đặt 2 Servers (Tokyo)
Đặt 1 Laptop (Attacker)

Bước 2: Đổi Tên Thiết Bị¶

Cách đổi tên:

Click vào tên thiết bị
Nhập tên mới
Enter

Danh sách tên:

PC1, PC2 (New York)
SW1, R1, FW1 (New York)
R2, FW2, SW2 (Tokyo)
SRV1, SRV2 (Tokyo)
Attacker

Bước 3: Kết Nối Thiết Bị¶

Chọn Cable Tool¶

Click lightning bolt icon (connection tool)
Chọn "Automatically Choose Connection Type"

Thực Hiện Kết Nối¶

Tip tăng tốc: Giữ Ctrl + click lightning bolt để không phải chọn lại.

Thứ tự kết nối:

PC1 → SW1
PC2 → SW1
SW1 → R1
R1 → FW1
FW1 → The Internet
The Internet → R2
R2 → FW2
FW2 → SW2
SW2 → SRV1
SW2 → SRV2
Attacker → The Internet

Hoàn Thành¶

Click "Cancel" khi hoàn thành kết nối.

Chiến Lược Học Lab¶

Quy Trình Lý Tưởng¶

Xem lecture video trước
Thử làm lab tự lực trong Packet Tracer
Xem lab video để kiểm tra đáp án
Sửa lỗi nếu có

Nếu Gặp Khó Khăn¶

Có thể:

Xem lab video trước khi làm
Làm theo hướng dẫn step-by-step
Quan trọng: Vẫn phải thực hành hands-on

Mục Tiêu Lab¶

Hands-on practice với router/switch Cisco
Hiểu sâu concepts từ lecture
Chuẩn bị cho exam thực tế

Loại Lab Trong Khóa Học¶

Configuration Labs¶

Mục đích: Học cách cấu hình
Nội dung: Commands và settings
Approach: Follow instructions

Troubleshooting Labs¶

Mục đích: Tìm và sửa lỗi
Nội dung: Các lỗi cấu hình có sẵn
Approach: Debug và fix problems

Lưu ý: Troubleshooting labs cần dùng pre-made lab files vì đã có lỗi cố ý.

Tips Sử Dụng Packet Tracer¶

Shortcuts Hữu Ích¶

Ctrl + click tool: Giữ tool được chọn
Space: Pan view
Mouse wheel: Zoom in/out
Ctrl + Z: Undo
Ctrl + S: Save

Quản Lý Files¶

Save thường xuyên: Tránh mất công việc
Đặt tên file: Rõ ràng theo lab
Backup: Lưu nhiều version

Performance Tips¶

Đóng unused tabs
Không mở quá nhiều devices cùng lúc
Update Packet Tracer thường xuyên

Hạn Chế Packet Tracer¶

So Với Hardware Thật¶

Không phải 100% giống hardware thật
Một số commands không có
Performance khác biệt
Bugs trong simulation

Khi Nào Cần Hardware Thật?¶

Advanced features không có trong PT
Real-world experience
Performance testing
Production environment

Kết Luận¶

Tầm Quan Trọng Labs¶

Labs là then chốt để:

Hiểu sâu lý thuyết
Thực hành skills
Chuẩn bị exam
Experience thực tế

Next Steps¶

Complete Day 1 lab theo hướng dẫn
Familiar với Packet Tracer interface
Chuẩ bị cho các labs tiếp theo
Practice regularly để nâng cao skills

Tóm tắt: Packet Tracer là công cụ quan trọng để thực hành CCNA. Hiểu cách sử dụng và làm labs đều đặn sẽ giúp học hiệu quả hơn.
